Status-Log über Änderungen am SAM-System:


01.04.2010
Änderung Paramater % für X

Aktuelle Parameter für SAM.INI:
X 082%, Offset -57269

Y 082%, Offset -60150

Z 115%, Offset -91762
Geloggt werden Absolutwerte.
Parametereinstellungen werden derzeit noch geprüft und ggfs. angepasst.


März 2010
Grundlegender Umbau des SAM auf 3 Achsen, neues Setup der Sensoren (siehe aktuelle Baubeschreibung)

Aktuelle Parameter für SAM.INI:
X 075%, Offset -50731

Y 082%, Offset -60150

Z 115%, Offset -91762
Geloggt werden Absolutwerte.
Parametereinstellungen werden derzeit noch geprüft und ggfs. angepasst.


11.09.2009
Reparatur der Iso-Box in den vergangen 14 Tagen. Nach nun 5,5 Jahren Dauerbetrieb von wenigen Pausen abgesehen,hatten sich einige
Klebestellen der Dämmung gelöst. Dies wurde nun dauerhafter gestaltet, und die Isolierung
bezüglich Dichtigkeit verbessert. Dazu Korrektur der Ausrichtung Y-Sensor.

Änderung des Offsets zum Anpassen an Referenzwerte aus Magnetsrode: Y = 400 nT, Z = 45045 nT

Aktuelle Parameter:
Y 082%, Offset -56013

Z 115%, Offset -94891
Geloggt werden Absolutwerte.


12.12.2004
Änderung des Offsets zum Abgleich auf Absolutwerte.
Referenz: Magnetsrode Y = 295 nT, Z = 45250 nT

Aktuelle Parameter:
Y 082%, Offset -59349

Z 115%, Offset -95601
Geloggt werden Absolutwerte.


22.01.2004
Änderungen der Verkabelung wegen Störsignalen.

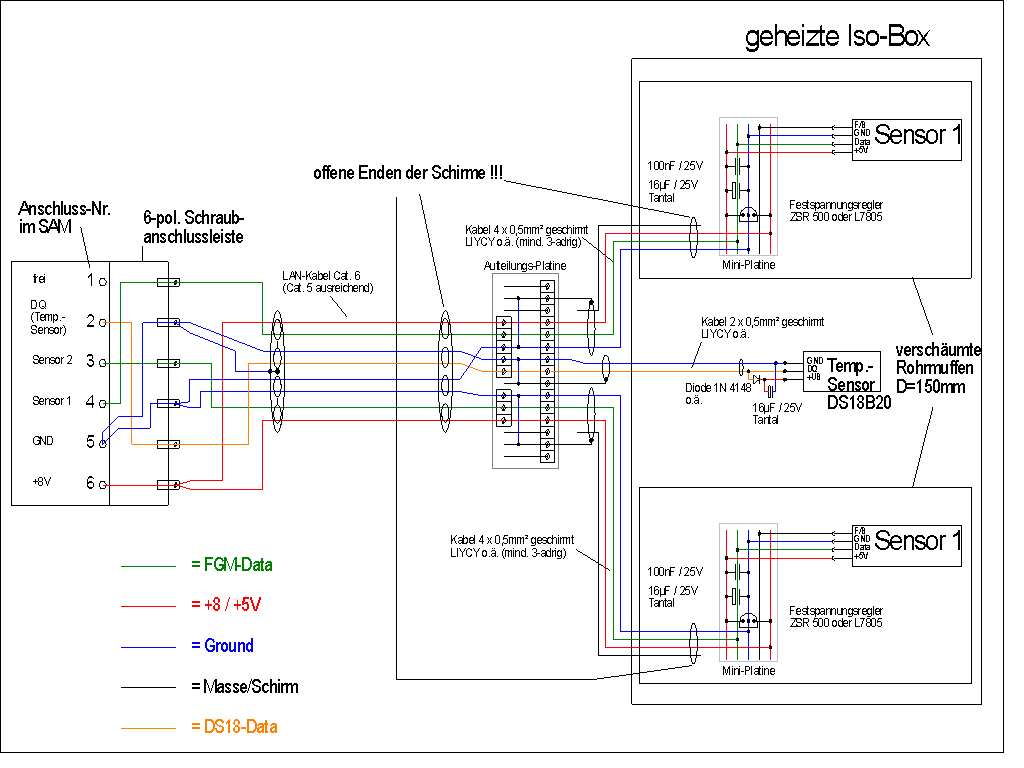

Schaltplan der Verkabelung

Aktuelle Parameter (Sam-Ini):
Y 080%
Z 115%
Offset unverändert, da nur relativ geloggt wird.
Absolutwerte daher nicht brauchbar.


05.12.2003 23:04UT
Erster provisorischer Aufbau des SAM in der neuen Location.
Derzeit ungeheizte Isolierkiste, in magnetisch unruhiger Umgebung
Location Gudensberg-Obervorschütz, Nord-Hessen
51.150 N, 9.350 E, Höhe über NN 171 m. Locator: JO41QD



26.11.2003 08:00UT, Ende der Datenaufzeichnung für SAM in Felsberg wegen Umzug. Ich hoffe das die Pause meines Online-SAM nicht mehr als 2 Wochen dauert.


15.11.2003 Erhöhung der Empfindlichkeit von Z.
Aktuelle Parameter:
Y 088% + Offset -69662 unverändert

Z 115% (bisher 110%),
Offset -92798 (vorher -86873)


12.10.2003 Erhöhung der Empfindlichkeit von Z, und Anpassung des Offsets in Y.
Aktuelle Parameter:
Y 088%, unverändert
Offset -69662 (vorher 69588) = 74nT Drift seit 19.08.2003

Z 110% (bisher 107%),
Offset -86873 (vorher -83225)

Parameter-Datei 20031012_yz.sai

19.08.2003 Änderung und Neuanpassung des Offsets, und Erhöhung der Empfindlichkeit von Z.
Aktuelle Parameter:
Y 088%, unverändert
Offset -69588 (vorher 69855) = 267nT Drift seit 11.05.2003
Einschließlich eventueller Spannungs-Änderung durch den Regler-Umbau.

Z 107% (bisher 105%),
Offset -83225 (vorher -80768)


15.08.2003 Weiteren Spannungsregler in SAM eingebaut.
(78L08 8V) Spannung an Pin 6 umschaltbar auf 5V oder 8V.

In der Isobox weiteren 5V Regler (Zetex ZSR500) zur Versorgung der Sensoren eingebaut.

Dadurch Beseitigung von Temperatureinflüssen der Sensor-Versorgungs-Spannung.
Funktion ist prima, Tagesgang (Temp.) nicht mehr erkennbar.


11.05.2003 Mineralschüttung gegen Fliesen ausgewechselt. (6 Stück, 10*15cm)
Auch sehr guter Wärmespeicher, und macht keinen Dreck ;-)

Anpassung der Parameter
Y: 88%, Offset -69855
Z: 105%, Offset -92520


15.03.2003 Sensoren auf X und Z-Komponente umgestellt. Aktuelle Parameter für Sam-Ini:
Y: 93%, Offset -73940
Z: 115%, Offset -92520


13.02.03 Innere Sensor-Box mit mineralischer Schüttung gefüllt.
Zweck: Verbesserung des Temperatur-Verhaltens


12.02.03 Änderung der SAM-Ini Parameter
X + Y Faktor auf 100% gesetzt, Offset anschliessend angepasst.
Alt 20030122_xy.sam Neu 20030212_xy.sam


04.05.2002 Fertigstellung des Bausatzes.
